HZ-C102B燃气采暖炉及热水器综合性能测试系统

一、产品概况

燃气采暖热水炉综合性能测试系统，是根据GB6932-2015《家用燃气快速热水器》、GB25034-2010《燃气采暖热水炉》，采用进口及国内品牌的器件及测试技术而开发的。主要用于燃气采暖热水炉以及燃气快速热水器的热水性能综合测试。

二、产品优点

1、测试功能完备，自动化测试

根据标准要求设计测试功能，以微电脑技术将测试参数及控制信号实现计算机与测试系统之间的传输，计算机系统作为控制记录终端，通过人机界面友好灵活操作，可进行测试自动化控制。各种计算公式软件集成，原始记录存储，方便查询管理，自动生成检测报告。

2、响应速度，稳定性好

该测试系统对水路系统、燃气路系统的控制器件：通断电磁阀、稳压阀等采用进口品牌产品。水流调节阀有步进电机、水调节阀、电磁流量计闭环控制，具有结构简单、体积小、响应速度、易控制、稳定性好等特点。

3、自动监控保护

在对燃气采暖热水炉进行测试过程中，任何参数的变化都会对测试结果产生较大影响，使测试数据不准确。家用燃气采暖热水炉性能综合测试系统对测试参数据具有实时记录、监控功能。当热水炉稳定运行后，测试过程中如参数出现异常，测试系统就报警，并自动停止热水炉的工作，计算机显示界面中相应的参数以红色闪烁，便于查询故障原因。保证测试的准确性和安全性。

4、适用范围广

燃气采暖热水炉、家用燃气快速热水器都可以使用本测试系统进行热水性能试验。

6、整体布局

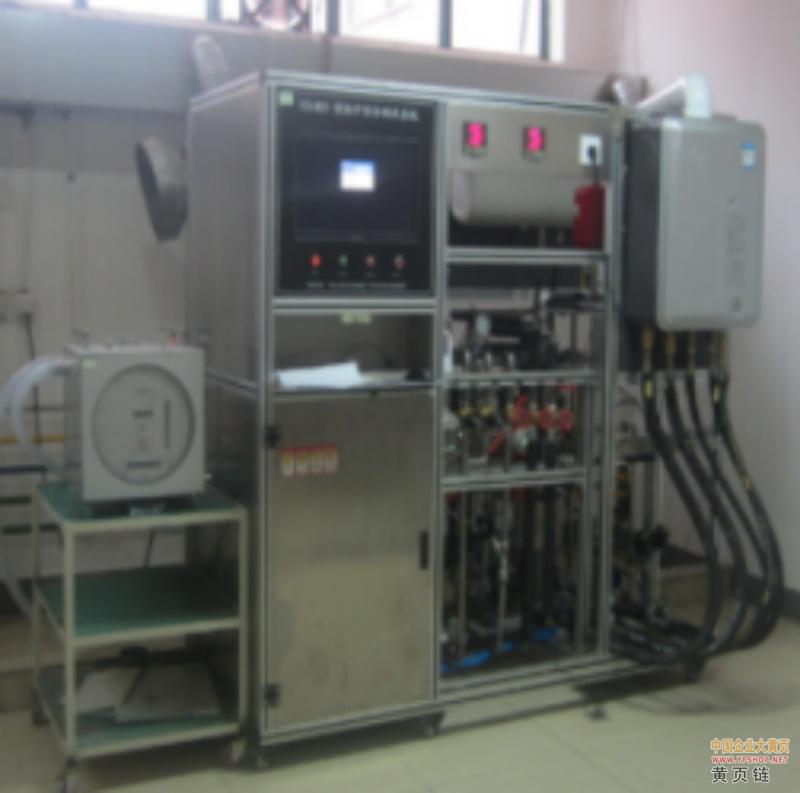

管路、设备布局设置合理、分明，易于保养、拆卸、计量。检测台由放置检测仪器的仪器台与挂机台组成，常规参数显示部分在右侧，挂机台部分在左侧。检测台结构结识、抗干扰性高、耐腐蚀、便于维修、外形美观。

7、整机重复、检测精度

各配件（如流量计、压力表等），其精度要求参考标准，按其较严要求执行；整机热效率、热负荷、热水产率的测量重复精度偏差≤1％.

三、产品功能

1、水流水压控制：采用水调节阀、步进电机、定位装置、流量反馈组成一个闭环回路，PID自动控制及手动控制水流量、水压力。可慢慢或**的减小或加大水量，使温升速率得到很好控制.

2、温度采集：生活出水温度采用PT100与T型热电偶同时检测，分别对应不同测试项目，热效率、缓慢变化测试时采集PT100的温度值，温度参数精度高。自动判断、捕捉加热时间参数，需要反应时采集T型热电偶温度值，反应快速，能捕捉瞬间温度值及较高出水温度。

3、趋势曲线：实时趋势是根据设备实时采集的各项参数的数值实时变化生成的曲线，本设备曲线具有缩放、移动、暂停、打印、保存等常规功能和任意选择“X”轴时间及“Y”轴各项参数。

4、报表查询：查询历史检测记录，根据测试时间、测产品编号进行查询。查询的数据可以以EXCEL整页导出或单台设备数据导出。可以整页打印或单台设备数据打印。可根据用户实际的报表格式更改报表格式。

5、报表查询：查询历史检测记录，根据测试时间、测产品编号进行查询。查询的数据可以以EXCEL整页导出或单台设备数据导出。可以整页打印或单台设备数据打印。可根据用户实际的报表格式更改报表格式。

6、仪表校正：每项参数都可以通过修正公式对仪表进行校正，每项参数可分两段校正。校正时只需要人工输入分段点及标准参数，即可自动计算出偏移量和修正系数，不需要人工计算。

四、测试功能

（一）热水性能

1、卫浴系统（供热水系统）

（1）热效率

（2）热水产率

（3）热水温升

（4）停水温升

（5）加热时间

（6）热水温度稳定时间

（7）水温超调幅度

2、供暖系统

（1）采暖热输入  GB25034-7.3.1

（2）采暖热输出  GB25034-7.3.1

（3）采暖热输入准确度

（4）采暖热额定输出

（5） 产热水率

（6） 水阻力实验

（7） 排烟温度

（8）部分负荷热效率

五、技术指标

1、燃气测量系统

燃气温度范围： 0℃~50℃ 精度0.1±0.002t ±0.15%t（t为当前温度）

2、供热水路系统

供热进水温度： 0℃~60℃ 精度0.1±0.002t ±0.15%t（t为当前温度）

供热出水温度： 0℃~120℃ 精度0.1±0.002t ±0.15%t（t为当前温度）

4、供暖水路系统

供暖进水温度： 0℃~120℃ 精度0.1±0.002t ±0.15%t（t为当前温度）

供暖出水温度： 0℃~120℃ 精度0.1±0.002t ±0.15%t（t为当前温度）

5、压力

供热水路 进水压力 0~0.6MPa ±0.25% F.S

供暖水路 系统压力 0~0.6MPa ±0.25% F.S

供暖水路 进出水差压 -100~100kPa ±0.075% F.S

6、燃气压力

流量计内压力 0~5000Pa ±0. 075%F.S

器具前压力 0~5000Pa ±0. 075%F.S

二次压力 Pa 0~5000 ±0.07 5%F.S

水压调节阀 调节水压 0~1.2MPa ±0. 5% F.S

7、流量

供暖系统 供热水流量 3-40L/min ±0. 25% F.S

供热系统 供暖水流量 1-30L/min ±0. 25% F.S

燃气系统 燃气流量 6m3/h ±0. 5% F.S

注：为了使测试系统的测试综合准确度符合上述要求，在系统在测试过程中，购货方提供的参数的测试仪器精度需符合如下要求：

（1）大气压力测试准确度：±0.5% F.S.

（2）干试验气低热值（标态）测试准确度：±1% F.S.

（3）干试验气相对密度（标态）测试准确度：±0.5% F.S.

（4）环境温度测试准确度：±0.5% F.S.

六、使用环境及要求

1、系统工作环境温度：室温（>0℃）～45℃；

2、电源电压：AC220V±10%，50Hz，

3、水源：压力0.2MPa±0.05MPa,水流量不小于45L/min；

4、压缩空气：洁净干净的压缩空气，压力要求0.4MPa～0.6MPa；

5、燃气：燃气成分稳定，华白数变化率不大于2%，压力为3kPa～10.0kPa,根据气种不同流量范围在5L～100L/min之内。
