产品名称：燃气调压器静态性能试验装置
隶属行业：仪器仪表企业大黄页
隶属地区：广东企业 - 深圳市
燃气调压的静特性是指调压器实际出口压力随进口压力和流量变化而变化的特性，按GB35844中的要求，在20°C ±5℃试验温度下进口压力0.3mp和1.29mpa的曲线、在-20°C ±2℃试验温度下进口压力0.3mp的曲线及在45°C ±2℃试验温度下进口压力1.29mpa的曲线应在规定的边界上。适合生产企业质检部门对产品进行性能测试和抽检检验。本机器所有测试项目手动调压，自动记录测试结果数据。

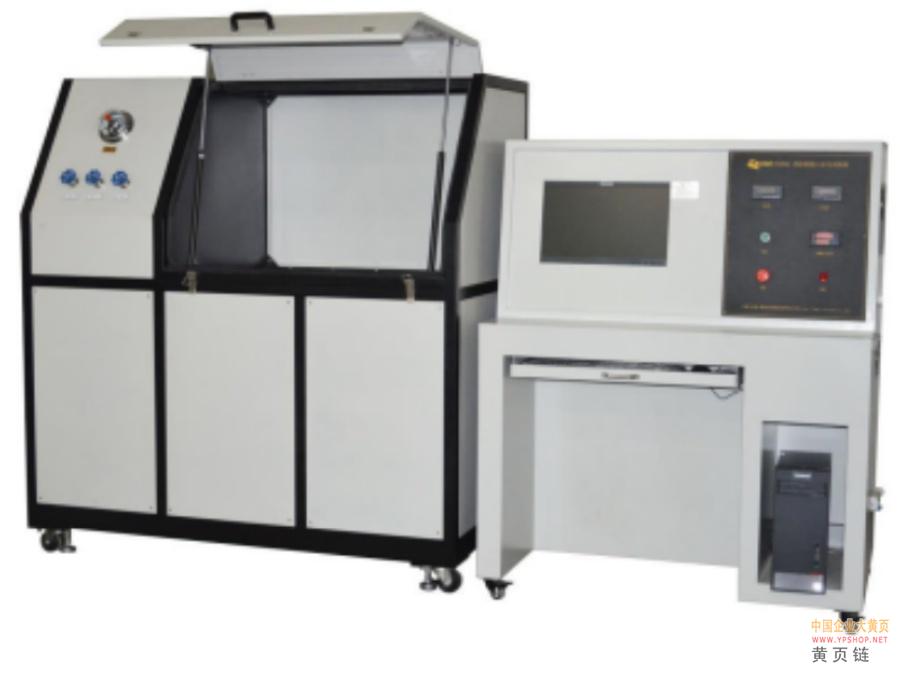

HZ-C109 燃气调压器静态性能试验装置
一、概述
调压器静特性试验机符合GB35844-2018《瓶装液化石油气调压器》第6.6节标准要求；符合中华人民共和国城镇建设行业标准CJ-2008《瓶装液化石油气调压器》标准；符合美国UL144-2002《液化石油气调压器》标准；符合欧盟EN12864-2001《最大出口压力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合气的不可调调压器及其附件》标准。
燃气调压的静特性是指调压器实际出口压力随进口压力和流量变化而变化的特性，按GB35844中的要求，在20°C ±5℃试验温度下进口压力0.3mp和1.29mpa的曲线、在-20°C ±2℃试验温度下进口压力0.3mp的曲线及在45°C ±2℃试验温度下进口压力1.29mpa的曲线应在规定的边界上。适合生产企业质检部门对产品进行性能测试和抽检检验。本机器所有测试项目手动调压，自动记录测试结果数据。
二、符合标准：
GB 35844-2018 瓶装液化石油气调压器中的5.3.6及第6.6章节调压静特性
三、、设备特点
1、试样安装在-25℃~100℃试验机内测试功能，符合最新GB 35844-2018 瓶装液化石油气调压器。
3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
4、温度控制范围：-25℃-100℃。
5、试验压力：0.03MPa, 1.29MPa
6、可计算机采集温度、压力、流量并自动计算试验数据。
7、可实现分阶段试验压力。
8、可通可进行关闭压力试验、出口压力试验、调压静压试验。
9、分阶段保压过程试验时间可自动倒计时，时间结束提醒。
10、系统自动数据采集。
11、试验完毕可以打印试验报告，可以保存 excel 表格数据。
四、试验方法：
1.在温度为20°C ±5℃环境下及在0.03Mpa的进口压力下，测量此状态下的关闭压下：
2.手动调节试样出口，使流量依次达到流量为0.1qv.n、0.25qv.n、0.4qv.n、0.55qv.n、0.7qv.n、0.85qv.n、qv.n、测量7个流量点的出口压力.
3.再依次调节出口流小为0.85qv.n、0.7qv.n、0.55qv.n、0.4qv.n、0.25qv.n、0.1qv.n、测量6个流量点的出口压力，测量完成后自动生成曲线.
4.把供气压力调到1.29mpa,再重复2、3步骤
5.在温度为-20°C ±2℃环境下及在0.03Mpa和1.29mpa的进口压力下，再重复2、3步骤
6. 在温度为45°C ±2℃环境下及在0.03Mpa和1.29mpa的进口压力下，再重复2、3步骤.
7. 测量完成后自动生成曲线
五、技术参数
1.试验压力：0-1.5mpa 手动调压.
2.压力精度： ±1%
3.试验介质：压缩空气
4.增压方式：气动增加泵
5.压力控制方式： 手动调节
6.环境控制温度： -20℃~80℃
7.热试流量计量程：0- 3.6m3/h
8.试样数量: 1 路
9.试样安装方式: 螺纹
10.结构组成: 环境箱、压力控制采集装置，数据采集装置
11.控制方式：电脑
12.供电：220V
六、配置清单
1.截止阀 ：截止球阀2个
2.压力传感器：2个
3.温度传感器：1只
4.高压卸压阀： 1 个
5.数显表 ：1个 显示压力，可以精确数字读数
6.电脑： 1台 研为电脑
7.数据采集软件：1 套
8.过滤器：空气过滤器，1个
9.单向阀： 1 个
10.温度试验箱 ：1台
11.气控阀： 1 个
