产品名称：器具耦合器量规 连接器标准量规
隶属行业：仪器仪表企业大黄页
隶属地区：广东企业 - 深圳市

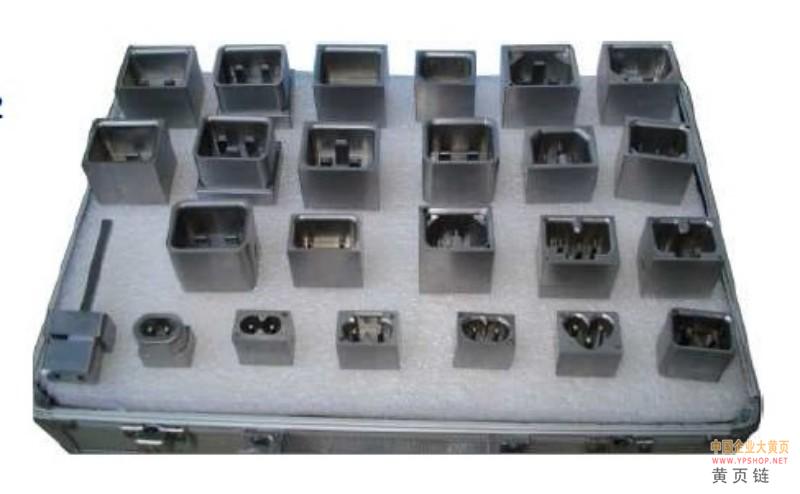

HZ-L05器具耦合器量规 连接器标准量规
产品用途：汇中仪器生产的器具耦合器量规用来检验和检查GB17465.1-2009、IEC60320-1器具耦合器的标准量规。
应用行业：电子电器,电器附件，插头插座等。
产品特征
量规的尺寸，公差，材料，硬度，表面粗糙度应符合标准的要求
表面耐腐蚀和耐磨损，能抵挡在正常使用过程中可能出现的接触性腐蚀（操作者手表面可能存在汗液，其腐蚀效果相当于NACL盐溶液或NH4CL盐溶液的腐蚀）而不起锈斑
材料的硬度达到洛氏硬度60以上
材料的保热膨胀系数小，尺寸及公差稳定可靠
每个量规能提供校准证书。
符合标准：GB17465.1-2009、IEC60320-1
规格性能
|
标准图号 |
产品名称 |
数量 |
|
IEC60320-3-图2 |
用于检查连接器是否符合标准活页C1的通规（见9.1) |
1个 |
|
IEC60320-3-图4 |
用于检查连接器是否符合标准活页C5的通规（见9.1) |
1个 |
|
IEC60320-3-图5 |
用于检查连接器是否符合标准活页C7的通规（见9.1) |
1个 |
|
IEC60320-3-图5A |
用于检查侧面进线型连接器是否符合标准活页C7的通规（见9.1） |
1个 |
|
IEC60320-3-图6 |
用于检查连接器是否符合标准活页C1的止规（见9.4） |
1个 |
|
IEC60320-3-图7 |
用于检查连接器是否符合标准活页C1、标准活页C5和标准活页C7的止规（见9.4） |
1个 |
|
IEC60320-3-图8 |
用于检查连接器是否符合标准活页C1和标准活页C7的止规（见9.4） |
1个 |
|
IEC60320-3-图9 |
用于检查器具输入插座是否符合标准活页C8、标准活页C8A和标准活页C8B的通规（见9.4） |
1个 |
|
IEC60320-3-图9A |
用于检查连接器是否符合标准活页C9的通规（见9.1） |
1个 |
|
IEC60320-3-图9B |
用于检查连接器是否符合标准活页C9的止规（见9.4） |
1个 |
|
IEC60320-3-图9C |
用于检查器具输入插座是否符合标准活页C10的通规（见9.1） |
1个 |
|
IEC60320-3-图9F |
用于检查连接器是否符合标准活页C13的通规（见9.1） |
1个 |
|
IEC60320-3-图9G |
用于检查连接器是否符合标准活页C13和标准活页C17的止规（见9.4） |
1个 |
|
IEC60320-3-图9H |
用于检查器具输入插座是否符合标准活页C14、标准活页C16和标准活页C18的通规（见9.1） |
1个 |
|
IEC60320-3-图9J |
用于检查连接器是否符合标准活页C15的通规（见9.1） |
1个 |
|
IEC60320-3-图9K |
用于检查连接器是否符合标准活页C17的通规（见9.1） |
1个 |
|
IEC60320-3-图9L |
用于检查连接器是否符合标准活页C19的通规（见9.1） |
1个 |
|
IEC60320-3-图9M |
用于检查器具输入插座是否符合标准活页C20和标准活页C24的通规（见9.1） |
1个 |
|
IEC60320-3-图9N |
用于检查连接器是否符合标准活页C21的通规（见9.1） |
1个 |
|
IEC60320-3-图9P |
用于检查器具输入插座是否符合标准活页C22的通规（见9.1） |
1个 |
|
IEC60320-3-图9Q |
用于检查连接器是否符合标准活页C23的通规（见9.1） |
1个 |
|
IEC60320-3-图9R |
用于检查连接器是否符合标准活页C13、标准活页C15和标准活页C17的止规（见9.4） |
1个 |
|
IEC60320-3-图9S |
用于检查连接器是否符合标准活页C15A的通规（见9.1） |
1个 |
|
IEC60320-3-图9T |
用于检查器具输入插座是否符合标准活页C16A的通规（见9.1） |
|
|
IEC60320-3-图22 |
用于检查图C7连接器正面部分的防变形能力的检验片 |
2个 |
|
IEC60320-3-图27 |
用于检查从连接器的结合面到开始接触点距离的量规 |
6个 |
|
IEC60320-3-图101 |
用于检查器具输出插座符合标准活页F的要求“通”规（见9.1） |
1个 |
|
IEC60320-3-图102 |
用于检查器具输出插座符合标准活页H的要求“通”规（见9.1） |
1个 |
|
IEC60320-3-图103 |
用于检查器具输出插座符合标准活页J的要求“通”规（见9.1） |
1个 |
|
IEC60320-3-图101-4 |
用于检查器具输出插座符合标准活页L的要求“通”规（见9.1） |
1个 |
