产品名称：插头插座量规
隶属行业：仪器仪表企业大黄页
隶属地区：广东企业 - 深圳市

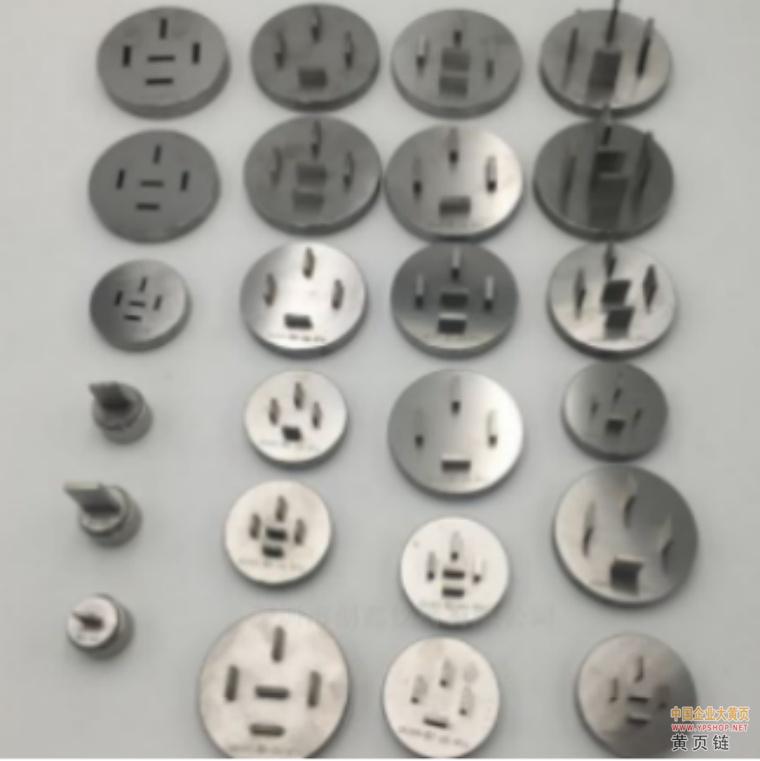

GB1003插头插座量规
一、产品概述：适用于工业和类似用途插头插座尺寸测量、验证类似用途电器防触电保护试验的必备器具。
二、符合标准：参考GB1003-2016及GB2099.1-2021标准要求制作而成。
三、技术参数：
1、主要配置：
|
序号 |
图号 |
项目名称 |
数量 |
单位 |
|
1 |
图5(16A) |
三相五线插头量规 |
1 |
件 |
|
2 |
图5（25A） |
三相五线插头量规 |
1 |
件 |
|
3 |
图5（32A） |
三相五线插头量规 |
1 |
件 |
|
4 |
图6(16A) |
三相五线插座通规 |
1 |
件 |
|
5 |
图6（25A） |
三相五线插座通规 |
1 |
件 |
|
6 |
图6（32A） |
三相五线插座通规 |
1 |
件 |
|
7 |
图7（16A） |
三相五线插座止规 |
1 |
件 |
|
8 |
图7（25A） |
三相五线插座止规 |
1 |
件 |
|
9 |
图7（32A） |
三相五线插座止规 |
1 |
件 |
|
10 |
图8（16A） |
三相五线插座不接触规 |
1 |
件 |
|
11 |
图8（25A） |
三相五线插座不接触规 |
1 |
件 |
|
12 |
图8（32A） |
三相五线插座不接触规 |
1 |
件 |
|
13 |
图9（16A） |
三相插座带电插套接触规 |
1 |
件 |
|
14 |
图9（25A） |
三相插座带电插套接触规 |
1 |
件 |
|
15 |
图9（32A） |
三相插座带电插套接触规 |
1 |
件 |
|
|
|
配不锈钢手柄 |
15件 |
|
备注：如需要三相四线请提前说明，可以配备单个可拆装插片
2、产品材质：底座304不锈钢，插片高速工具钢；
3、产品工艺：磨削加工，精度0.01mm，外表抛光。
英式插头插座量规
|
英式量规 |
||||||
|
量规名称 |
图纸号 |
标准号 |
标准条 |
件数 |
||
|
插座防触电探棒 |
图1 |
BS1363-2 |
9.1 |
1 |
||
|
插座通规 |
图11 |
BS1363-2 |
13.1.1 |
2 |
||
|
接触试验规 |
图12 |
BS1363-2 |
13.2.1 |
1 |
||
|
非接触试验规 |
图14 |
BS1363-2 |
13.3.1 |
1 |
||
|
插套横向应力规加砝码 |
图15 |
BS1363-2 |
13.5.1 |
1 |
||
|
插套拔出力规 |
图16 |
BS1363-2 |
13.5.1 |
3 |
||
|
不锈钢制实心保险丝 |
图19 |
BS1363-2 |
20.1.2 |
3 |
||
|
黄铜制实心保险丝 |
图1 |
BS 1362 |
|
6 |
||
|
插头插销量规 |
图5 |
BS1363-1 |
20,22 |
1 |
||
|
温升试验用插头 |
图30 |
BS1363-2 |
附录B |
1 |
||
|
|
||||||
|
插头通规 |
图1 |
BS4573:1970 |
Fig1 |
1 |
||
|
插座最大通规 |
图2 |
BS4573:1970 |
Fig2 |
1 |
||
|
插座最小通规 |
图3 |
BS4573:1970 |
Fig3 |
1 |
||
|
不接触规 |
图4 |
BS4573:1970 |
Fig4 |
1 |
||
|
接触规 |
图5 |
BS4573:1970 |
Fig5 |
1 |
||
|
拔出力规 |
图7 |
BS4573:1970 |
Fig7 |
1 |
||
|
|
||||||
|
最小拔出力规2A-30A |
图2 |
B.S.546:1950 |
Fig2 |
9 |
||
|
通规2A,5A,15A,30A |
图3 |
B.S.546:1950 |
Fig3 |
4 |
||
|
通规2A,5A,15A,30A, |
图4 |
B.S..546:1950 |
Fig4 |
4 |
||
|
通规2A,5A,15A,30A, |
图5 |
B.S..546:1950 |
Fig5 |
4 |
||
