产品名称：泄漏电流测试网络 接触电流测试网络
隶属行业：仪器仪表企业大黄页
隶属地区：广东企业 - 深圳市
HZ-XL01 IEC60990 GB/T12113泄漏电流测试网络 接触电流测试网络 漏电流测试网络 IEC60990网络图4泄漏电流测试电路 泄漏电流测试盒 IEC60990图5泄漏电流测试网络 IEC60990图6泄漏电流转换开关 IEC60598图G.4泄漏电流测试网络
一：仪器介绍：
汇中仪器泄漏电流测试网络符合IEC60990 GB/T121132接触电流和保护导体电流的测量方法和IEC60598灯具第一部分 一般要求与试验标准要求，并由以下部分构成。本网络使用方便，操作简单，把电源转换开关这一部分单独做出来，解决了以前一体机电源容量不够的缺点。可以测试功率更大的产品。
一部分为加权接触电流测试网络(感知电流或反应电流），见图一。
一部分是接触电流转换开关，见图二。
一部分是加权接触电流测试网络(摆 脱 电 流）见图三。
一部分是IEC 60598 图G4 ，见图四
测试前，需要准备以下仪器：
示波器一台
1倍或10倍电压探头一个
电源一台（可以调压或变频到需要的测试电压或频率）
三：测试方法：

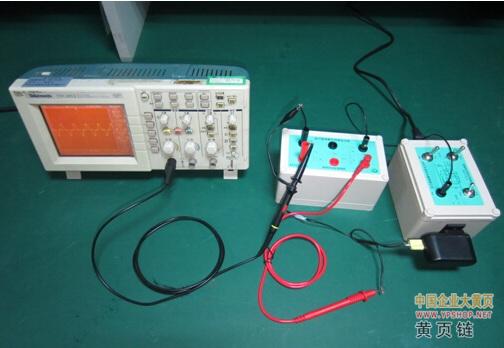

① 把电源调节到需要测试的电压和频率，然后把接触电流测试转换开关的输入端插到供电的电源上（后面网络没有接好时，请不要通电）
② 把样品插到接触电流测试转换开关的输出端子上。
③ 把接触电流测试转换开关的“B端”与接触电流测试网络的“B端”相连。
④ 把接触电流测试网络的“A端”接到需要接触电流的位置上，比如测试适配器时，把A端接到适配器的输出或外壳上
⑤ 示波器的探头根据测试要求，分别夹到U1或U2 U3 U4端子了。
⑥ 接通供电电源，把“N线”开关打到接通位置，“正相”开关打到正相位置，“G线”开关打到通的位置，检查被测试样品是否已通电正常工作，示波器上是否有波形。
⑦ 样品工作后，根据标准测试要求，在“正相”，“ 反相”，“ N线通”，“ N线断”，“ G线断”，“ G线通”等不同模式下，用示波器直接读取U1或U2 U3 U4的电压，接触电流等于U2的峰仠除以500或按标准要求计算。
四：测试注意事项：
① 在测试时，由于部分端子可以接触到，一定要注意安全
② 根据GB/T12113和IEC 60990标准要求，供电电源一定要进行隔离，并且零线与地线要连接在一起（简单的方法可以用电压表测试一下零线与地线之间是否有电压，如果电压大于2V，比如220V的电源，零线与地线之间有100V以上，这种情况需要把电源的零线和地线连接起来）
③ 测试时请注意电源的极性，火线一定要连接到接触电流测试转换开关的”L”端，如果接错，会有触电的危险
④ 在连接好示波器，测试样品,B端子线后再通电，请勿通电时连接测试线路。
